Description

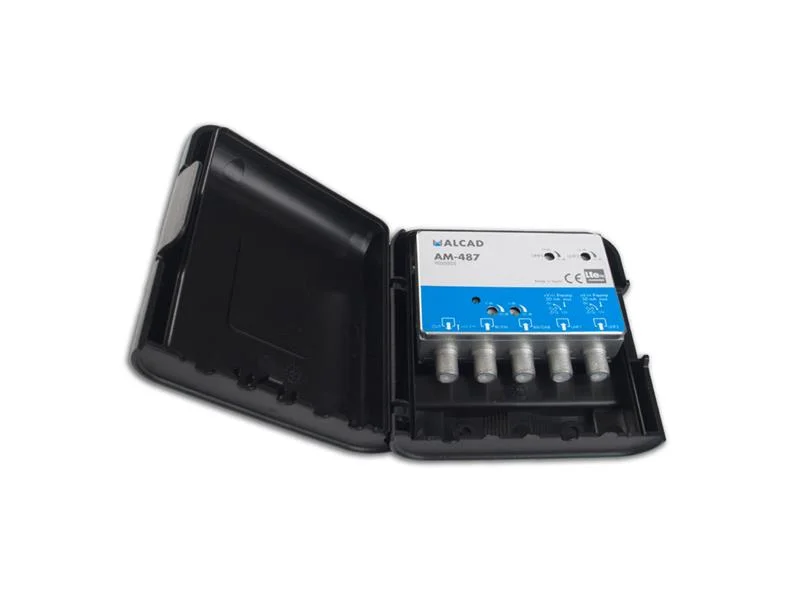

Alcad AM487 je čtyřvstupový stožárový zesilovač v novém vylepšeném designu, zvýšenou odolností proti povětrnostním vlivům a zvýšenou odolností proti rozkmitání. AM-487 má potlačené pásmo LTE700 ( má zabudovaný filtr 5G a zesiluje UHF pouze do 694MHz ). Zesilovač vhodný pro montáž do vnitřního i venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci zesílení odporovým trimrem, napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup zesilovače, originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí výhybky a mají v sobě integrován i širokopásmový rozbočovač. Zesilovač je vyráběn SMT technologií a je umístěn v Zamac odlitku, plastový kryt zaručuje zvýšenou ochranu proti povětrnostním podmínkám, plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí dodávaného třmenu) tak i na stěnu, vstupy a výstupy jsou na F-konektory, u UHF vstupů lze zapnout spínačem napájení pro předzesilovače +12V/50 mA.
Technické parametry:
– počet vstupů/výstupů: 4 / 1
– vstup zesilovače: 1 x FM (88-108 MHz)
– vstup zesilovače: DAB/BIII (160-260 MHz)
– vstup zesilovače: 2 x UHF (470-694 MHz)
– zesílení v pásmu FM: 20 dB
– zesílení v pásmu DAB: 20 dB
– zesílení v pásmu UHF: 32 dB
– zvlnění v pásmech FM/DAB: ±1 dB
– zvlnění v pásmu UHF: ±2 dB
– regulace zesílení v pásmu FM: -20 dB
– regulace zesílení v pásmech DAB/BIII/UHF: -16 dB
– šumové číslo v pásmech FM/DAB: 5 dB
– šumové číslo v pásmu UHF: 6 dB
– max. výstupní úroveň (DIN45004B): 108 dBµV
– max. výstupní úroveň (IMD3 -66 dB): 105 dBµV
– max. výstupní úroveň (IMD2 -60 dB): 93 dBµV
– potlačení mezi vstupy:>30 dB
– tlumení odrazu na vstupu:>10 dB
– napájení předzesilovačů ve vstupech UHF: 12V/50 mA (vypínatelné)
– napájení (externím zdrojem AL-105 nebo AL-205): do výstupu zesilovače +12V / 45 mA
– vstupní a výstupní konektory: 5 x konektor F female
– pracovní teplota: -10°C – +65°C
– stupeň krytí: IP 53
– hmotnost: 0,25 kg
– rozměr balení: 110 x 125 x 45 mm
