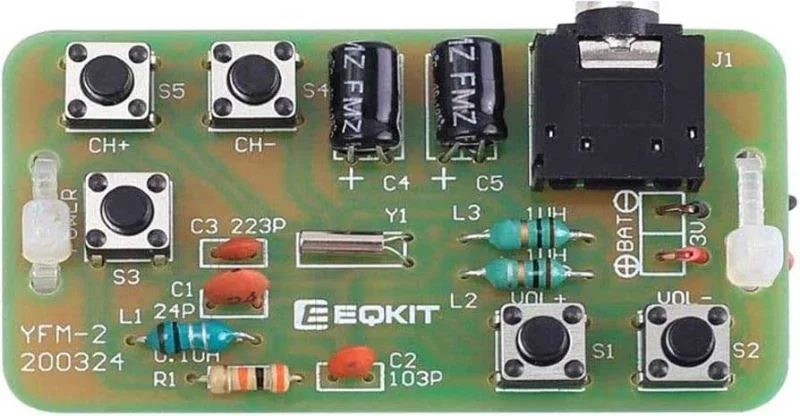

FM přijímač 76-108MHz stereo, IO RDA5807FP, STAVEBNICE EQKIT Stavebnice přijímače FM 76-108MHz s nf výstupem na sluchátka nebo koncový zesilovač. Velice jednoduchá konstrukce bez nastavovacích prvků zajišťuje funkčnost na první zapojení.
**Specifikace:**
Frekvenční rozsah: 76-108MHz
Napájení: 3VDC
Odběr cca 20mA
Výstup: stereo 2x32ohm
Rozměry: 57x32x20mm
**Postup při sestavení:**
**1:** Osaďte IO SMD RDA5807FP SOP-16 na pozici U1. Tečka na IO je orientovaná stejným směrem, jako značka na plošném spoji. Pájejte opatrně a jeden vývod nepájejte déle, než 1sec, aby se IO lokálně nepřehřál.
**2:** Osaďte ostatní pasivní součástky. Dejtepozor na polaritu elektrolytických kondenzátorů
**3:** Osaďte zdířku jack 3,5 stereo na pozici J1
**4:** Připojte káblíky držáku baterie a držák spojte stahovacími páskami s tištěným spojem
**5:** Zkuste funkčnost přijímače. Tlačítkem S3 (Power) lze přijímač zapnout nebo vypnout, tlačítky S4 a S5 (CH+, CH-) lze vyhledávat stanice a tlačítky S1 a S2 (VOL+, VOL-) upravovat hlasitost. Jako anténa slouží káblík ke sluchátkům, konkrétně jeho společný přívod. V případě kratšího připojení k zesilovači můžete zkusit experimentovat a připojit anténu (ideálně cca 75cm) na horký konec tlumivky L1
Manuál k produktu je ke stažení zde
