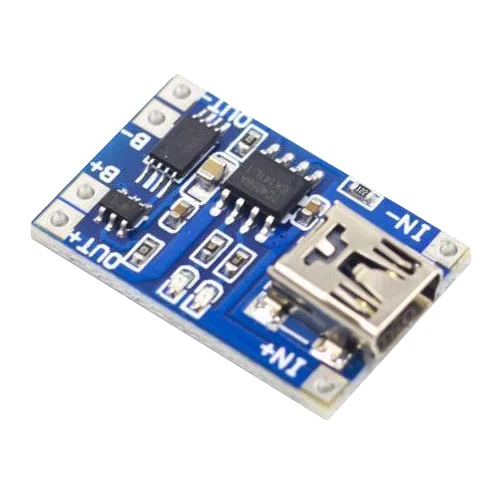

Description
Nabíječka je určena pro nabíjení 1–2 lithiových článků s napětím 3,6V konstantním proudem 1A až do napětí 4,2V, které poté udržuje na pólech článku.
Parametry produktu:
– nabíjení konstantním proudem. Změnou odporu Rprog-viz. Datasheet lze proud měnit v rozsahu 130mA-1A
– ukončení nabíjení po dosažení svorkového napětí článku 4,2V
– rekondiční nabíjení proudem 130mA v případě, že úroveň svorkového napětí článku je <2>– optická kontrola stavu nabití. Červená LED signalizuje nabíjení, modrá LED ukončení nabíjení
– ochrana proti nadměrnému vybití. Při vybíjení odpojí článek od spotřebiče při svorkovém napětí <2>3V. Nabíjení takto vybitého článku je možné
– nadproudová a zkratová ochrana při vybíjecím proudu>3A
Technické parametry:
– IO TP0456 + DW01A, MOSFET FS8205A
– metoda nabíjení: CC/CV
– vstupní napětí: 4,5–6V
– vstupní konektor: mini USB
– nabíjecí proud 1A (změnou odporu lze nastavit 130mA-1A)
– konec nabíjení: 4,2V
– rekondiční nabíjení při <2>– ochrana proti nadměrnému vybití, nadměrnému proudu a zkratu
– rozměry 17×28mm/1,6g
Připojení:
Pro napájení modulu použijte USB Micro konektor nebo kontakty „IN+“ a „IN-“
LiPol baterii připojte ke kontaktům „B+“ A „B-“
Napětí na kontaktech „OUT+“ a „OUT-“ použijte pro napájení vašeho Arduino projektu
Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
