Description
DPS3005 je výkonný a všestranný programovatelný stabilizovaný napájecí modul, který spojuje analogovou integraci a digitální řídicí funkce. Nabízí nastavitelný výstupní rozsah napětí od 0 do 32.0V a výstupní proud od 0 do 5 A. Modul je vybaven přesným voltmetrem a ampérmetrem, umožňuje přednastavení výstupního napětí a proudu a poskytuje ochranu proti přepětí, přetížení a přehřátí, což zajišťuje bezpečný a spolehlivý provoz. Jeho kompaktní design a snadná obsluha z něj činí ideální volbu pro široké spektrum elektronických aplikací.
Technické parametry:
– rozsah vstupního napětí: 6 – 40 V DC
– rozsah výstupního napětí: 0 – 32 V (max.)
– výstupní proud: 0-5A
– rozlišení výstupního napětí: 0.01V
– rozlišení výstupního proudu: 0.001A
– rozsah výstupního výkonu: 0-160W
– přesnost výstupního napětí: ± (0.5% + 3 číslice)
– přesnost výstupního proudu: ± (0.5% + 5 číslic)
– hmotnost: 108g
– rozměry: 79 x 47 x 43 mm
– rozměry otvoru pro vestavbu regulátoru: 76,8 x 39 mm
Ochranné funkce:
DPS3005 poskytuje tři typy nastavitelných ochran: OVP, OCP, OPP
– OVP (Over Voltage Protection): ochrana proti přepětí
– OCP (Over Current Protection): ochrana proti nadproudu
– OPP (Over Power Protection): ochrana proti překročení výkonu
Při překročení nastavených hodnot dojde k automatickému odpojení napájení.
Pokud je zařízení umístěno v uzavřeném boxu, je nezbytné zajistit dostatečné větrání pro odvádění tepla.

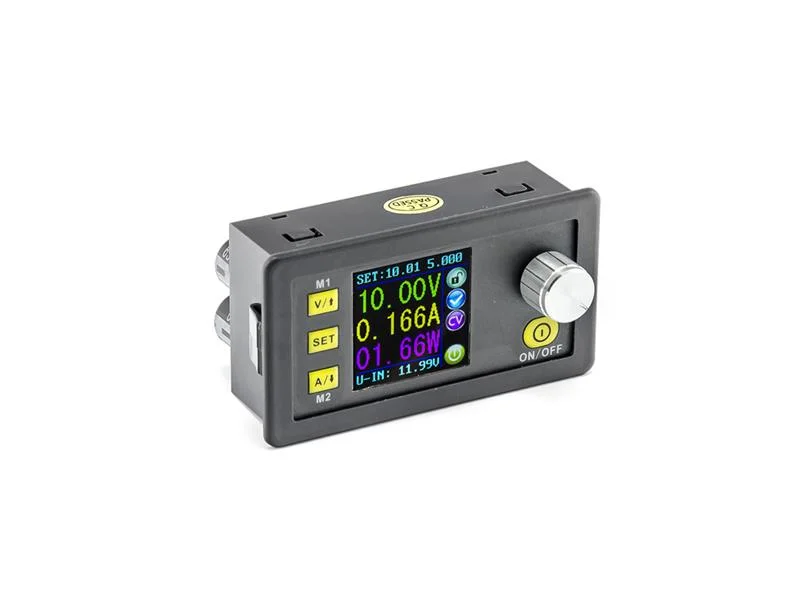

Ovládání displeje a nastavení hodnot:
Displej o velikosti 1.44″ je barevný. Nastavení hodnot probíhá pomocí čtyř tlačítek a otočného potenciometru. Na hlavní obrazovce se zobrazuje požadované napětí a proud, aktuální hodnoty napětí a proudu, a celkový příkon zařízení. Aktuální vstupní napětí do DPS3005 je zobrazeno ve spodní části displeje.
Nastavení zahrnuje konfiguraci základních výstupních veličin, jasu displeje a ukládání nastavení do makra, až 10 různých konfigurací. Makra M1 a M2 jsou rychle přístupná přímo z hlavní obrazovky. Zařízení také obsahuje funkci zámku, která zabraňuje nechtěným změnám nastavení.
Výstupní napětí a proud lze nastavit podle potřeby, zároveň je k dispozici funkce voltmetru a ampérmetru. Ochrany OVP, OCP a OPP jsou nastavitelné z hlavního rozhraní pomocí krátkého stisku tlačítka SET. Makra pro rychlé volání nastavení M1 a M2 jsou přístupná z hlavní obrazovky.
Obsah balení:
1x Stabilizovaný napájecí zdroj DPS3005
Balení: 1ks
